Электрощит частного дома: компоновка, маркировка и резерв
Электрощит собирают по однолинейной схеме и расчетным нагрузкам. Количество модулей само по себе не показывает качество защиты: важны характеристики аппаратов и правильное соединение проводников.
Компоновка

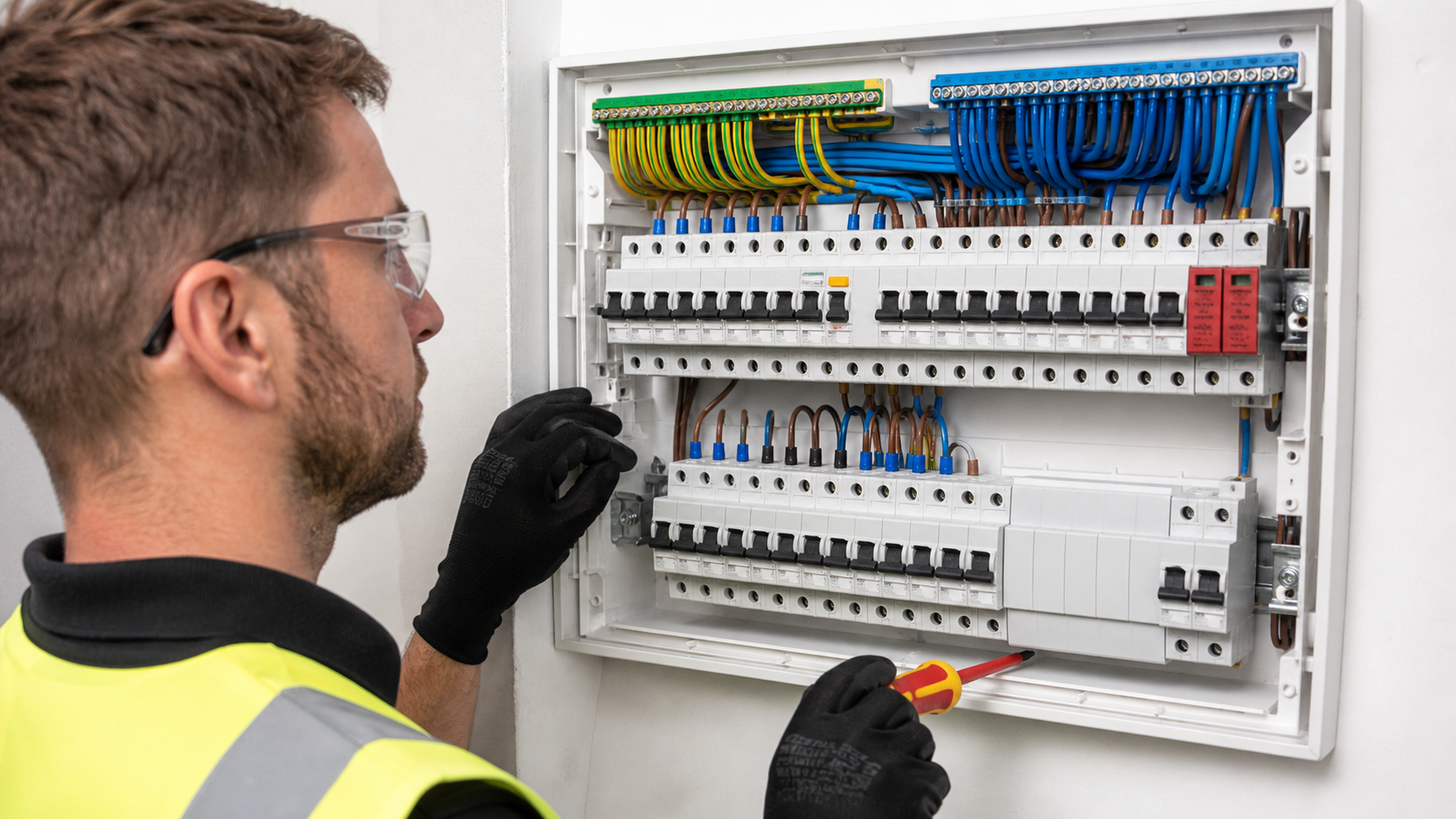

Ввод, защита от перенапряжений, групповые аппараты и шины располагают так, чтобы соединения читались и обслуживались. Силовые и слаботочные цепи не смешивают в одном пространстве без предусмотренного разделения.
Что проверить внутри
- сечение и цвет проводников
- раздельные рабочая и защитная шины
- наконечники на гибких жилах
- момент затяжки по документации
Две жилы под один зажим допустимы только если аппарат рассчитан на такое подключение. Самодельные гребенки и перемычки создают слабые контакты.
Маркировка и испытания
Каждую линию подписывают понятным названием, схему помещают рядом. После сборки выполняют предусмотренные измерения и проверяют работу защитного отключения.
Резерв оставляют и по модулям, и по мощности. Исполнительные подписи сверяют с фото черновых кабельных трасс.
